Лада/ ваз-2106 руководство по техобслуживанию и ремонту

Как отрегулировать клапанные зазоры на иномарках

Прежде всего, с помощью инструкции по ремонту и обслуживанию вашего авто определяем тип двигателя. Дело в том, что на некоторых иномарках может быть до десяти видов моторов на одной модели автомобиля. Там же указан инструмент, необходимый для регулировки и установки меток ГРМ. Однако, в большинстве случаев достаточно набора гаечных ключей и плоских щупов. Рассмотрим особенности регулировки зазоров на Mitsubishu ASX 1.6 с бензиновым и дизельным двигателем.

Бензиновый двигатель

Для этого следует выполнить следующие действия:

1. Снимаем пластмассовый кожух двигателя (держится на резиновых защёлках).
2. Демонтируем катушки зажигания и клапанную крышку.
3. Выставляем по меткам оба распредвала (здесь же указаны номинальные зазоры впускных и выпускных клапанов).
4. Измеряем с помощью щупов зазоры «Второй и четвёртый цилиндр — впускные клапаны», «Первый и третий цилиндр — выпускные клапаны». Записываем результаты измерения.
5. Проворачиваем коленчатый вал на 360 градусов. Затем совмещаем метки на распредвалах и замеряем зазоры других клапанов.
6. Снимаем оба распредвала, вытаскиваем регулировочные стаканчики и по приведённой формуле высчитываем размер новых стаканчиков.
7. Устанавливаем новые стаканчики и устанавливаем распредвалы в головку блока цилиндров.
8. В указанные места наносим герметик и закручиваем клапанную крышку.

Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может быть укомплектован дизельным двигателем. В этом случае регулировка клапанов осуществляется с помощью болтов в толкателях.

Основные признаки неправильно проведённых работ

Если зазоры клапанов установлены правильно, двигатель будет работать тихо и ровно. При увеличенных промежутках он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такого автомобиля невозможна, необходимо выполнить ремонт самостоятельно или обратиться в сервисный центр. В противном случае вы можете лишиться автомобиля.

Беспроблемная эксплуатация вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Периодичность этих операций устанавливается производителем, а технология регулировки довольно проста и не требует специальных знаний и умений. Удачи на дорогах!

Простые на вид, клапаны двигателя внутреннего сгорания выполняют в нём важнейшую работу: управляют процессами подачи топливно-воздушной смеси и вывода отработавших газов из цилиндра двигателя. От того, насколько своевременно эти процессы будут происходить, зависит эффективность работы двигателя: его мощность, экономичность, токсичность и даже сама возможность работать.

Как понять, что надо выставить зажигание

Есть несколько косвенных признаков, на которые стоит посмотреть. Конечно, если двигатель не заводиться, то выставить зажигание – это первое, что приходит в голову, если конечно свечи мокрые. Рассмотрим основные симптомы, которые указывают но необходимость установки зажигания.

Признаки того, что требуется установка зажигания:

• Повышенный расход топлива. Конечно, это может быть следствием неправильной регулировки карбюратора, но бывает и так. Например, при позднем зажигании динамика автомобиля падает, для достижения прежнего разгона требуется большее количество горючей смеси.

Потеря динамики. При позднем зажигании взрыв идет «вдогонку» поршню, который уже пошел вниз под действие инерции маховика.

Выстрелы в глушитель. Когда взрыв происходит вдогонку, расширение газов занимает какое-то время. Если поршень уже дошел до нижней мертвой точки, то следующим идет такт выхлопа. А значит часть взрыва топлива передастся в выхлопную систему, отсюда и хлопки.

Повышенная шумность работы двигателя. Установка зажигания на ВАЗ 2106 потребуется, если двигатель начал заметно «тарахтеть» и трястись. В таком случае поршень еще идет вверх, а взрыв уже происходит ему навстречу. Это делает его работу очень жесткой, неприятной на слух, сразу заметно.

Порядок работы цилиндров ВАЗ-2109 8 и 16 клапанов: схема

После ремонта многие автолюбители путают порядок подключения проводов, так как не запоминают, как они шли до разборки. Если не соблюдать схему соединения цилиндров и распределения зажигания, то автомобиль просто не заведется. Порядок работы цилиндров ВАЗ-2109 всегда одинаковый, вне зависимости от типа двигателя.

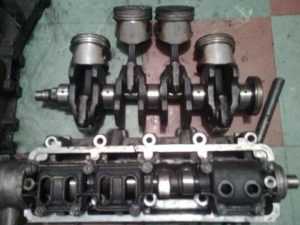

Принцип работы четырехтактной силовой установки

Понять, почему важно правильно подключать высоковольтные провода можно, если вы изучите принцип работы силовой установки. Карбюратор или инжектор ВАЗ-2109 работают примерно по одному принципу, так как обе силовые установки являются четырехтактными

1. Сначала объем цилиндра наполняется топливной смесью и отработанными газами. Этот процесс называется «впуск».
2. Затем двигатель переходит к сжатию. При нем клапана закрыты, а коленвал и шатун двигают поршень вверх. Смесь из топлива и воздуха переносится в камеру сгорания.
3. На этапе расширения включается в работу зажигание, появляется искра. Она воспламеняет топливную смесь, благодаря чему образуются газы. Они давят на поршень, из-за чего он двигается вниз. Через шатун это усилие передается на коленчатый вал.
4. Завершает процесс «выпуск» отработанных газов через выхлопную систему.

Чтобы работал двигатель плавно и без рывков, процессы должны проходить в определенном порядке. Это, в первую очередь, касается порядка включения в работу цилиндров.

Рабочий процесс двигателя через цилиндры

Включение в работу цилиндров происходит следующим образом:

1. В первом происходит движение вверх. Газы расширяются, а смесь из воздуха и топлива сгорает.
2. В третьем, для осуществления процедуры сжатия, поршень поднимается.
3. В четвертом происходит «впрыск» – поршень движется вниз и одновременно с этим происходит поступление в цилиндр смеси из воздуха и бензина.
4. Во втором цилиндре поршень поднимается и занимает верхнее положение, чтобы через клапанную систему вышли газы. После чего отработанные газы выводятся из силового агрегата.

Исходя из принципа работы цилиндров, схема включения их выглядит следующим образом: 1-3-4-2

Важно подключить их правильно, чтобы цилиндры работали именно в таком порядке

Как правильно подсоединить провода

При замене высоковольтных проводников сначала их подключают к распределителю зажигания. Крышка трамблера удобна тем, что устанавливается всегда в одном положении. На ней стоит специальная метка, благодаря которой разместит деталь на месте не составит труда. Прежде чем подключить провода, осмотрите крышку. Она должна быть целой, так как при появлении трещин работоспособность этого узла не гарантирована.

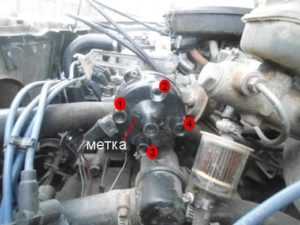

Метка на крышке трамблера располагается рядом с гнездом провода первого цилиндра. Порядок работы цилиндров слегка нарушен (1-3-4-2) из-за бегунка зажигания. Он движется по кругу (распределителю) против часовой стрелки. Именно по этому принципу движения бегунка, легко запомнить порядок расположения проводов. Подключать на карбюраторных и инжекторных ВАЗ-2109 их нужно по одному принципу. На крышке трамблера подключайте провода по принципу движения бегунка, только так вы сможете выставить зажигание правильно:

• у метки расположено гнездо первого цилиндра;
• в самом низу подключается третий;
• на одной линии с гнездом первого, располагается место для провода к 4-му цилиндру;
• в верхней точке подключается второй цилиндр.

На самом двигателе нумерация цилиндров идет от места расположения ремня ГРМ к стартеру, то есть слева направо. Ближе всего к стартеру располагается четвертый цилиндр, а к ремню ГРМ первый

При подключении важно смотреть из какого гнезда крышки трамблера идет провод, если перепутать их расположение автомобиль не заведется

Если вы подключили провода правильно, но автомобиль все равно не заводится, то проблема может быть в них самих. Проверьте высоковольтные проводники на целостность. Если вы давно их не меняли, стоит купить новый комплект. Особенность этих проводов в том, что с течением времени на их поверхности могут образовываться микротрещины. Они приводят к отсутствию искры при работоспособной системе распределения зажигания. В эти трещины попадает влага и пыль, что портит провод изнутри, хотя снаружи он кажется целым.

Автолюбители рекомендуют приобретать комплекты высоковольтных проводов от зарубежных производителей, так как они служат гораздо дольше стоковых или отечественных. Вместе с проводами желательно заменить свечи, особенно если на их поверхности появились трещины или нагар. Это необходимо, чтобы после ремонта проблем с зажиганием у вас точно не возникало.

Обслуживание мотора ваз 2106

Чтобы определить все возможные проблемы в автомобиле необходимо выполнить тщательную диагностику всей конструкции. Мастер и специалист смогут установить параметры работы в каждом отдельном механизме целой системы.

Сложность ремонтных работ определяется исходя из общего состояния мотора и имеющихся дефектов. Чтобы сделать точные оценки необходимо выполнить детальные исследования силовой нагрузки

Также особенное внимание обращается на все системные компоненты

Разборка двигателя ваз 2106 требует исключительно профессионального подхода. Более опытные водители смогут купить специальную книгу в виде руководства, которая продается в любом автомобильном магазине.

Для выполнения разборки и сборки двигателя ваз 2016 нужно обладать знаниями и опытом работы, а также иметь полный набор инструментов.

Популярные поломки двигателя

1. Несвоевременная замена масла или использование более низкого качества приводит к тому, что после пробега 6 тыс. км диаметры цилиндров могут увеличиться примерно на 0,15 мм.
2. Повышенный износ распредвала
3. Стук в двигателе ваз 2106. Наиболее популярное решение проблемы – это регулировка клапанов. Еще одной причининой может быть детонация, происходит это из-за низкооктанового топлива, нагара в камере сгорания и неверная установка зажигания. Проблема решается соответственным устранением этих дефектов. Если же ситуация не наладилась, то стук может быть еще из-за неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться в станцию технического обслуживания.
4. Если же стук исходит из нижней части мотора и при этом произошло падение давления масла, это означает пополомку коренных подшипников. В таком случае необходимо заглушить мотор и использовать буксир для отправки авто на СТО.
5. Если стук как скрип, необходимо проверить успокоитель и натяжитель цепи ГРМ, если скрежет со стуком — подшипник помпы.
6. Если вдруг ваш мотор заглох на ходу, первым делом проверьте систему питания или зажигания.
7. Если глохнет на холостом ходу и при всем этом обороты холостого хода отрегулированы нормально, попробуйте отрегулировать воздушную заслонку.
8. Почему троит мотор? Одни из причин: неверно отрегулированные клапана, либо они просто прогорели, вышла из строя прокладка ГБЦ (дополнительно на это укажут скачки температуры охлаждающей жидкости и дым из выхлопной системы). Также к причинам можно отнести низкооктановый бензин иневерно отрегулированный карбюратор.
9. Вибрация мотора. Первая причина износ подушек. Другие — дисбаланс коленвала и карданного вала, разные поршни. Проводим диагностику на СТО и там же устраняем проблему.

Особенности капремонта мотора автомобиля ваз 2106

Перед тем, как проводить капремонт необходимо осуществить демонтажные работы. Для выполнения этого этапа капитального ремонта используются специальные слесарные и измерительные инструменты.

Сборка двигателя ваз 2106 должна выполняться квалифицированными специалистами. Порядок выполнения предварительной работы:

1. Отвинчивание крепежей, которые расположены на раме.
2. Ослабление хомута шланга бензинового насоса, а также демонтаж изделия.
3. Вытягивание прокладочных пластин возле бензинового насоса.
4. Отсоединение проводов от каждой свечи.
5. Достается прижимающая пластинка.
6. Демонтажные работы в трамблере.
7. Отвинчивание крепежных элементов на генераторе.

Чтобы демонтировать кожух ГБЦ и маховик необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на станцию технического обслуживания.

Сборка двигателя ваз 2106 требует определенных навыков и небольшого опыта работы. Иногда практически невозможно самостоятельно определить в какой части мотора имеется стук в двигателе ваз 2106. Разборка пальцев требует особенного подхода и тщательной диагностики.

Подготовительный этап

Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:

• отвёртка плоская;
• металлический щуп толщиной 0,35 мм;
• ключ рожковый размером 13 мм;
• автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
• ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
• ключ для откручивания свечей.

Инструмент для настройки зажигания

В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.

Так выглядит стробоскоп, которым удобно настраивать опережение зажигания

Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.

Характерные неисправности ВАЗ 2106

Силовой агрегат созданный на основе двигателей марки ВАЗ, получил в наследство все болезни доноров. Данный двигатель имеет большую мощность, чем его прототипы. Следовательно, на детали ШПГ ложится большая нагрузка. Отсюда повышенные требования к обслуживанию ДВС и качеству моторной смазки.

Среди неполадок 06 модели основные такие:

Жор масла

Повышенный расход масла, одна из самых характерных неполадок 06 двигателя. Высокие технические показатели мотора, требуют высокое качество используемого моторного масла. Смазка плохого качества, приводит к быстрому износу деталей ШПГ. В результате изнашиваются: стенки цилиндров, поршни, кольца. Вследствие этого масло съёмные кольца плохо удаляют масло со стенок цилиндров, оно попадает в камеру сгорания, смешивается с горючим и сгорает. По этому приходиться постоянно доливать масло.

Кроме этого, поршневые кольца могут закоксоваться, залечь и не выполнять функции по съёму масла со стенок цилиндров. В результате масло, так же будит сгорать в камере сгорания. Ещё моторная смазка может проникать в цилиндры через, вышедшие из строя маслосъёмные колпачки, они же сальники клапанов. Чтобы решить проблему, нужно установить и заменить вышедшие из строя детали.

Перегрев двигателя

Вторая по важности проблема, тоже связана с повышенной нагрузкой, это перегрев двигателя. Причина, в выходе из строя термостата

Чаще всего он перестаёт открываться, охлаждающая жидкость продолжает циркулировать по малому кругу и движок вскоре закипает. Неисправность решается заменой термостата.

Течь масла

Следующая неполадка, характерная для 2106 течь масла и ОЖ. В результате повышенной нагрузки давления происходят течи масла из-под прокладок и жидкости из помпы. Прокладки и помпа, в случае выхода из строя подлежат замене.

Не запускается мотор

Это характерная неполадка для всех типов двигателей классики. Причина, как обычно, в отсутствии горючей смеси в камере сгорания, или отсутствие искры. Если нет искры, то проверить нужно поступление электричества в систему зажигания, исправность трамблёра, катушки, высоковольтных проводов. Если искра присутствует, проблема в топливе. Сначала следует проверить поступление топлива в карбюратор. Для этого достаточно отсоединить топливный шланг от карбюратора и прокачать бензонасосом. При этом, конец шланга нужно опустить в ёмкость, так как из шланга может политься бензин. Если бензин подаётся, проблема в загрязнённом карбюраторе. Который, в данном случае подлежит очистки. Если бензина нет, значит засорён топливопровод, или не работает бензонасос.

Стуки в моторе

Стуки в моторе, явный признак повышенного теплового зазора в клапанах. Так же стук может быть по причине растянутой цепи привода ГРМ. Цепь нужно подтянуть, а зазоры в клапанах отрегулировать. Если это не поможет, проблема сложнее. Стучать могут детали ШПГ, а это явный признак капитального ремонта.

Распределение работы

Может быть нужно в том случае, если необходимо выявить неисправность в работе мотора. Такие поломки заключаются в нестабильной работе двигателя, то есть в его троении. Заниматься диагностикой блока нужно в тех случаях, когда мощность работы двигателя слишком низкая, а сам ДВС регулярно троит.

Нужно добавить, что ДВС троит не только при движении на скорости, но и на нейтральной передаче. Кроме троения и снижения мощности в транспортном средстве растет расход топлива. Этот признак является первоначальным. На практике перебои в работе силового агрегата наблюдаются при некорректной регулировке карбюратора, поломкой свечей зажигания либо выходом из строя одного из цилиндров. Кроме того, вероятен подсос воздуха в один из цилиндров.

Но для того, чтобы точно выявить неисправность, необходимо знать распорядок работы цилиндров в транспортном средстве. В авто ВАЗ 2106 он следующий: 1-3-4-2. Соответственно, цифрами отмечены непосредственно номера самих цилиндров. Номером «1» на крышке трамблера помечен первый цилиндр. Если смотреть на его крышку со стороны проводов, ведущих к свечам зажигания, то режим работы цилиндров будет 1-3-4-2.

 Загрузка …

Частые неисправности

Кроме того, что при обрыве цепи ГРМ поршень гнет клапана, классическая схема двигателя обладает характерными неисправностями:

В капремонт мотора входит расточка цилиндров, замена валов, поршневой и кривошипно-шатунной группы в любых сочетаниях.

Бесконтактное зажигание ВАЗ 2106

Некоторые владельцы ВАЗ 2106 заменяют контактную систему зажигания на бесконтактную. Для этого приходится менять на новые почти все элементы системы, но в результате зажигание получается более простым и надёжным.

В бесконтактной системе зажигания отсутствует прерыватель, а его функцию выполняют датчик Холла, встроенный в распределитель, и электронный коммутатор. Из-за отсутствия контактов здесь ничего не сбивается, и не пригорает, а ресурс датчика и коммутатора довольно большой. Они могут выйти из строя только вследствие скачков напряжения и механических повреждений. Кроме отсутствия прерывателя, бесконтактный трамблёр ничем не отличается от контактного. Установка зазоров на нем не проводится, а выставление момента зажигания ничем не отличается.

Комплект бесконтактного зажигания обойдётся примерно в 2500 рублей. В него входят:

• распределитель с датчиком Холла;
• катушка зажигания, конструкция которой отличается от конструкции катушки для контактного зажигания;

• электронный коммутатор.

Все эти детали можно приобрести по отдельности. Кроме этого, потребуются новые свечи (с зазором 0,7–0,8 мм), хотя можно адаптировать и старые. Замена всех элементов контактной системы займёт не более часа. При этом основной проблемой является поиск посадочного места для коммутатора. Новые катушка и трамблёр легко устанавливаются вместо старых.

Бесконтактное зажигание с микропроцессорным коммутатором

Владельцы ВАЗ 2106, обладающие познаниями в области электроники, иногда устанавливают на свои машины бесконтактное зажигание с микропроцессорным коммутатором. Главное отличие такой системы от контактной и простой бесконтактной заключается в том, что никаких регулировок здесь проводить не нужно. Коммутатор сам регулирует угол опережения, ссылаясь на датчик детонации. Комплект такого зажигания включает:

• микропроцессорный коммутатор;
• бесконтактный распределитель;
• катушку зажигания;
• датчик детонации;

• соединительные провода.

Установить и настроить такую систему довольно просто. Основной проблемой станет поиск оптимального места для монтажа датчика детонации. Согласно инструкции, идущей в комплекте с микропроцессорной системой, датчик необходимо устанавливать на одну из крайних шпилек крепления впускного коллектора, то есть на шпильку первого или четвёртого цилиндров. Выбор остаётся за автовладельцем. Предпочтительнее является шпилька первого цилиндра, так как до неё проще добраться. Для установки датчика не потребуется сверлить блок цилиндров. Нужно будет лишь выкрутить шпильку, заменить её болтом такого же диаметра и с такой же резьбой, насадить на него датчик и закрутить. Дальнейшая сборка производится согласно инструкции.

Стоимость комплекта микропроцессорного зажигания составляет порядка 3500 рублей.

Настроить, обслужить и отремонтировать систему зажигания ВАЗ 2106 довольно просто. Достаточно лишь знать особенности её устройства, обладать минимальным набором слесарных инструментов и тщательно выполнять рекомендации специалистов.

Отличительные особенности

Двигатели ВАЗ-2106 представляют собой довольно успешную доработку прошлой модели. В процессе создания силового агрегата инженеры применяли самые современные на то время технологии. Производитель ставил задачу усовершенствовать конструкцию и технические характеристики двигателя любой ценой и всеми доступными способами.

Мощность двигателя ВАЗ-2106 смогли увеличить при помощи увеличения общего действующего объема

Особое внимание при разработке и производстве инженеры уделяли улучшению качества обработки камер сгорания. Благодаря доработкам и модернизациям, на свет появился блок цилиндров 10002011

Кроме диаметра, в этом блоке других отличий от базовой конструкции нет.

На производстве во время проведения технологических процессов инженеры и специалисты дают каждому цилиндру блока определенный класс. Сейчас можно выделить пять или более таких классов. Они различаются между собой на 0,01 мм. Этим классам присвоены символы – А, B, C, D, E. Чтобы выяснить, к какому классу причислен конкретный агрегат, достаточно заглянуть под двигатель. Буква указана внизу основания. Головка блока с индексом 21011-10005011-10 осталась без каких-либо изменений. Для корректировки общего размера цилиндров разработчикам и инженерам пришлось применить новые прокладки ГБЦ.

Что касается поршней, то стандартные и принятые во всем мире поршни имеют массу похожих характеристики. В этом двигателе использовались детали поршневой системы от агрегата 21011. Номинальный диаметр такого поршня по паспортным данным составляет 79 мм.

Новая модификация двигателя имеет специальные цилиндрические лунки. Также увеличились объемы. В процессе работы в каждой области поршень прогревается более равномерно и не сразу, а постепенно. Таким образом, разработчикам удалось компенсировать тепловую деформацию. Также инженеры решили расположить в бобышках поршня специальные терморегулирующие пластины. С 1990 года силовые агрегаты комплектовались карбюраторами “ОЗОН” 2107-1107010-20, а также вакуумным распределителем зажигания.

Инструкция по выставлению зажигания ВАЗ 2106

Разберём 3 известных способа регулировки угла зажигания на двигателях ВАЗ.

При помощи стробоскопа (по меткам)

Данный способ позволяет очень точно выставить зажигание по меткам, и не требует снятия трамблёра и клапанной крышки. Весь процесс регулировки занимает 5 минут. Стробоскоп возможно найти в любом автомагазине. Порядок действий следующий:

1. На заглушённом автомобиле ослабляем гайку крепления трамблёра, предварительно сделав на его корпусе отметку начального положения;
2. На передней крышке двигателя находим две короткие и одну длинную метку, очищаем их от грязи и масла;
3. Подключаем минусовой провод стробоскопа к «массе» двигателя, плюсовой — к катушке зажигания, а специальный зажим — на высоковольтный провод первого цилиндра;
4. Пускаем двигатель и включаем стробоскоп. Свет от его лампы, направленный на шкив, покажет истинное положение момента зажигания;
5. Медленно поворачивая корпус трамблёра, добиваемся совмещения метки на шкиве коленвала и приливов на передней крышке;
6. Проверяем обороты двигателя по тахометру и при необходимости регулируем холостой ход на карбюраторе;
7. Затягиваем гайку фиксации трамблёра.

Метку «4» на шкиву необходимо совместить с нужной вам меткой на крышке. Метка «1» соответствует углу в 10 0 , «2» — 5 0 , «3» — 0 0

Метки имеют значение в 0 0 , 5 0 и 10 0 относительно верхней мертвой точки (ВМТ). Для правильной работы на 92 бензине выбирают опережение 0 градусов.

Установка по лампочке

Если под рукой не оказалось стробоскопа, а зажигание требуется выставить точно, рекомендуют использовать простую автомобильную лампу на 12 вольт. К ней припаивают два провода с зачищенными контактами. Настройку производят в такой последовательности:

1. Выкрутить свечу из первого цилиндра;
2. С помощью храповика или подходящего ключа вращаем коленвал до начала такта сжатия в первом цилиндре;
3. Совмещаем метки на шкиве коленвала с приливами на корпусе крышки, для 92 бензина выбираем среднюю или последнюю короткую;
4. Снимаем крышку трамблера, отметив при этом положение бегунка на роторе напротив первого цилиндра;

После снятия крышки трамблёра необходимо отметить положение бегунка на роторе напротив первого цилиндра

Выставляем зажигание на слух

Быстро настроить примерное положение трамблера возможно и без всяких приборов. Потребуется немного терпения и хороший слух. Этот способ применим только при условии исправности карбюратора и ГРМ. Действуем таким образом:

• Пускаем двигатель, даём прогреться до рабочей температуры, ручка дроссельной заслонки в карбюраторе должна быть утоплена;
• Немного ослабляем крепёж трамблёра и начинаем его аккуратно поворачивать;
• При повороте на большие углы двигатель будет глохнуть или наоборот увеличивать обороты;
• Необходимо добиться ровных холостых оборотов в диапазоне 700-800 об/мин без посторонних стуков и детонации;
• В таком положении фиксируем распределитель.

Такая регулировка на слух требует проверки на дороге или стробоскопом, но для первичной настройки — это оптимальный вариант.
